PADEL KORTU GENEL TEKNİK ŞARTNAMESİ
Panoramik ve standart padel kortlarının imalatı ile montajında Uluslararası Padel Federasyonu - FIP standartlarına uygun olarak kullanılabilecek teknik şartname mühendislerimiz tarafından hazırlanmıştır.
Genel Hükümler ve Ebatlar
Oyun Alanı Ölçüleri: Padel kortu oyun alanı, içten içe net 10,00 m x 20,00 m ölçülerinde dikdörtgen formda olacaktır. Ölçümlerde tolerans payı en fazla ±0,5 cm olacaktır. Oyun alanı çizgileri bu ölçülere göre konumlandırılacak ve kort sınırlarını net biçimde gösterecek şekilde uygulanacaktır.
Serbest Yükseklik: Oyun alanı üzerinde, kortun tamamını kapsayacak şekilde en az 6,00 m net serbest yükseklik sağlanacaktır. Bu yükseklik içerisinde aydınlatma armatürü, çatı, kiriş, kablo tavası veya benzeri hiçbir engel bulunmayacaktır. Kapalı yapılarda taşıyıcı sistem ve çatı tasarımı, bu serbest yüksekliği kesintisiz sağlayacak şekilde projelendirilecektir.
Kaçış Alanları (Opsiyonel Out-of-Court): Kort dışı oyuna izin verilen tesislerde, yan çıkış kapılarının çevresinde oyuncu güvenliğini sağlayacak şekilde en az 2,00 m genişliğinde kaçış ve oyun alanı bırakılacaktır. Bu alanlar düz, kaymaz zeminli ve engelden arındırılmış olacaktır. Kaçış alanlarının ölçüleri ve konumları, uluslararası padel standartları ve ilgili federasyon talimatlarına uygun olarak belirlenecektir.
Alt Yapı ve Beton Zemin (Sub-Base) Uygulaması
Alt yapı ve beton zemin uygulamalarında, saha hafriyatı ve tesviye işlemleri, uzun ömürlü ve dayanıklı bir zemin elde edilmesi için kritik öneme sahiptir. Bitkisel topraktan arındırılan saha zemini, uygun ekipmanlarla sıkıştırılarak taşıma gücü artırılır ve üzerine minimum 15 cm kalınlığında kırmataş (stabilize) dolgu tabakası serilir. Bu dolgu tabakası silindir ile sıkıştırılarak homojen ve stabil bir sub-base oluşturulur.
Saha çevresinde, zemin sistemini sınırlandırmak ve taşıyıcı yapıyı desteklemek amacıyla 30×50 cm ebatlarında, C25/30 sınıfı betondan imal edilmiş donatılı çevre hatılı dökülür. Bu hatıl, hem beton levhanın hem de çelik konstrüksiyon sistemlerin güvenli bir şekilde çalışmasına katkı sağlar.
Çevre hatılı içerisine, çelik konstrüksiyon ayaklarının sağlam ve kalıcı bir şekilde tespit edilebilmesi için 10 mm kalınlığında gömülü çelik ankraj plakaları yerleştirilir. Bu ankraj plakaları, çelik yapı ile beton zemin arasında güvenli bir bağlantı oluşturarak, yapının yatay ve düşey yükler altında stabil kalmasına yardımcı olur.
Alt yapı ve beton zemin çözümleri, endüstriyel tesislerden spor sahalarına, depo ve lojistik alanlarından açık ve kapalı tüm kullanım alanlarına kadar geniş bir yelpazede güvenilir performans sunar. Dayanıklı sub-base ve doğru detaylandırılmış hatıl uygulamaları, bakım maliyetlerini azaltırken, zemin sisteminin servis ömrünü önemli ölçüde uzatır.

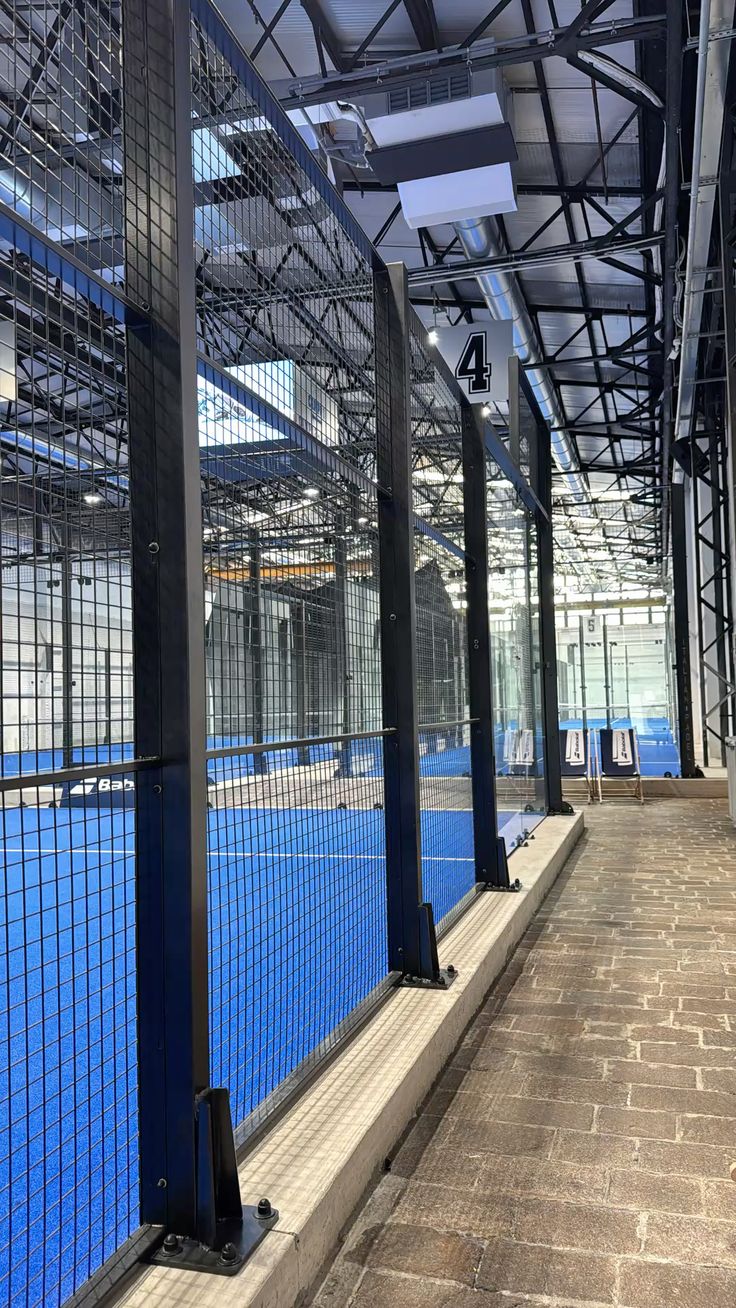

Çelik Konstrüksiyon ve Taşıyıcı Sistem
Malzeme Kalitesi: Tüm çelik profiller, EN 10025 standardına uygun S235JR veya S275JR yapısal çelikten imal edilir. Bu sayede taşıyıcı sistem, yüksek dayanım, uzun ömür ve güvenli kullanım performansı sunar. Standartlara uygun malzeme seçimi, yapının deprem ve rüzgar yükleri altındaki dayanıklılığını artırır.
Modüler Dikme ve Profil Detayları: Ana taşıyıcı dikmeler minimum 100×100×3 mm veya 80×80×3 mm kutu profilden üretilir. Cam ve tel çit kasaları ise 50×50×2 mm veya 40×40×2 mm profillerle çerçevelenir. Modüler sistem yapısı, montaj kolaylığı, hızlı kurulum ve gerektiğinde sökülüp yeniden kurulabilme avantajı sağlar.
Korozyon Koruması (TSE / ISO 12944 Uyumlu): Tüm çelik elemanlar, TSE ve ISO 12944 standartlarına uygun korozyon koruma sistemleri ile kaplanır. Yüzey hazırlığı, astar ve son kat boya uygulamaları, dış ortam koşullarına dayanıklı olacak şekilde planlanır. Bu koruma sistemi, paslanmayı önler, bakım maliyetlerini azaltır ve çelik konstrüksiyonun hizmet ömrünü uzatır.
Çelik konstrüksiyon ve taşıyıcı sistem tasarımında, güvenlik, dayanıklılık ve estetik kriterler bir arada değerlendirilir. Standartlara uygun profiller, doğru kesit seçimi ve etkin korozyon koruması ile uzun yıllar sorunsuz kullanım hedeflenir.

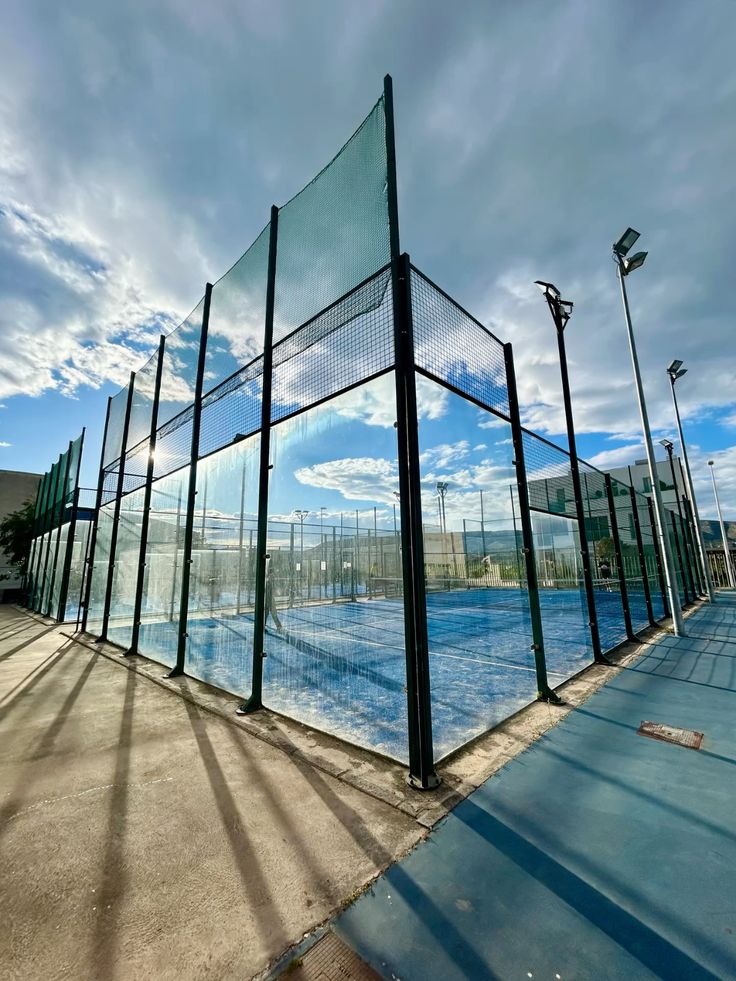

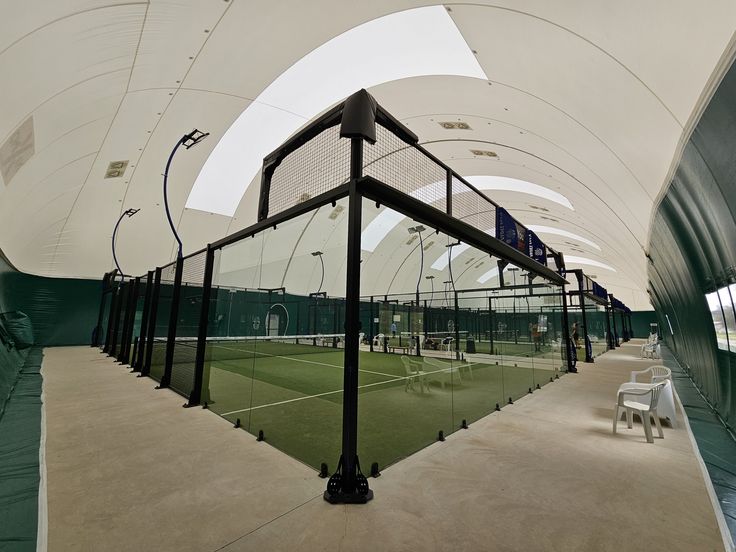

Cam Yapısı ve Montaj Kriterleri
Cam Standardı
Camlar, güvenlik ve dayanımın sağlanması amacıyla TS EN 12150-1 Termal Olarak Temperlenmiş Emniyet Camı standardına uygun olacaktır. Kullanılacak tüm cam ürünleri, ilgili standartların öngördüğü mekanik dayanım, termal dayanım ve emniyet kriterlerini karşılayacak nitelikte seçilecektir.
Teknik Özellikler
Cam kalınlığı, kullanım yerine ve statik hesaplara bağlı olarak minimum 10 mm veya 12 mm şeffaf temperli cam olacaktır. Gerekli görülen durumlarda daha yüksek kalınlıkta cam kullanımı statik ve güvenlik gerekliliklerine göre belirlenecektir.
Cam kenarları rodajlı (havşalı) olacaktır. Bu sayede cam kenarlarında oluşabilecek gerilim yoğunlukları azaltılarak darbelerden kaynaklı ani kırılma riski minimize edilecektir. Tüm kenar işlemleri, temperleme öncesinde standartlara uygun şekilde yapılacaktır.
Havşa başlı vida delikleri, cam imalatı ve temperleme öncesinde, projede belirtilen koordinatlara uygun olarak açılacaktır. Delik çapları, vida ve bağlantı elemanları ile uyumlu olacak, camın taşıma kapasitesini zayıflatmayacak şekilde tasarlanacaktır.
Montaj ve Yalıtım
Camlar, montaj esnasında çelik çerçevelere doğrudan temas etmeyecek şekilde yerleştirilecektir. Cam ile çelik yüzeyler arasında elastik ara malzeme, conta veya uygun nitelikte yalıtım elemanları kullanılacaktır. Bu uygulama, hem termal genleşme farklarından doğabilecek gerilmeleri azaltacak hem de titreşim ve darbe etkilerini sönümleyecektir.
Montajda kullanılacak tüm bağlantı elemanları, paslanmaz veya korozyona dayanıklı malzemeden seçilecek, cam yüzeyine zarar vermeyecek şekilde tasarlanacaktır. Yalıtım detayları, su ve hava sızdırmazlığını sağlayacak, bakım ve temizlik işlemlerine uygun olacak biçimde projelendirilecektir.
Cam montajı sırasında üretici talimatları, ilgili standartlar ve iş güvenliği kuralları eksiksiz uygulanacak, montaj sonrası gerekli kontroller yapılarak sistemin bütünlüğü ve güvenliği doğrulanacaktır.

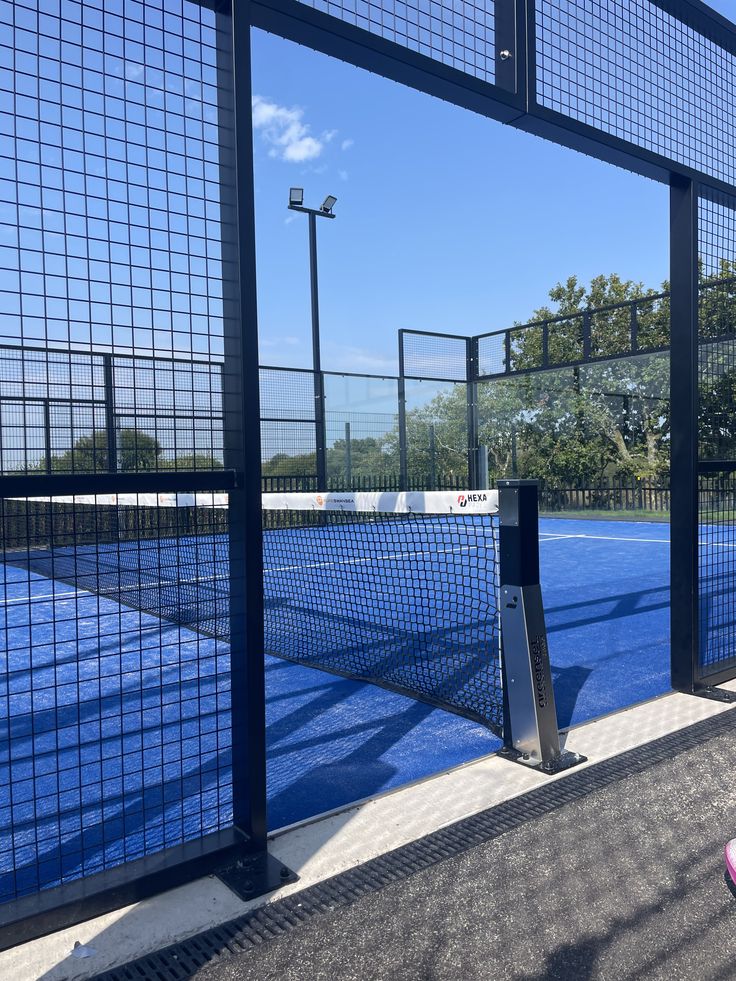

Çelik Telden Pano Sistemleri (Örgü Tel / Kaynaklı Teller)
Padel kortu uç ve yan duvar üst modüllerinde yüksek dayanım ve güvenlik sağlamak amacıyla elektro kaynaklı çelik hasır panel sistemleri kullanılır. Bu paneller, oyun alanını çevreleyerek topun sahada kalmasını ve oyuncuların güvenli bir ortamda performans göstermesini destekler.
Tel Özellikleri
Kullanılan çelik tel paneller, elektro-welded mesh teknolojisi ile üretilmiş olup, homojen ve sağlam bir yapı sunar. Göz aralıkları 50 × 50 × 4 mm veya 50 × 50 × 3 mm olacak şekilde tasarlanır. Bu ölçüler, hem topun sahada tutulmasını hem de seyirci görüşünün kesintisiz olmasını sağlar.
Tel birleşim noktalarında oyuncu yaralanmalarını önlemek için çapak veya sivri uç bulunmaz. Pürüzsüz yüzey yapısı, temas anlarında kesilme ve çizilme riskini en aza indirir ve spor güvenliği standartlarıyla uyumlu bir çözüm sunar.
Gergi ve Bağlantı Sistemleri
Tel paneller, çelik çerçevelere kaynaklı veya civatalı modüller halinde sabitlenir. Bu montaj yöntemi, uzun vadede oynama veya sarkma oluşmasını engellemeye yönelik tasarlanır. Sağlam bağlantı detayları sayesinde panel sistemleri rüzgâr yüklerine, top çarpmalarına ve yoğun kullanıma karşı yüksek dayanıklılık gösterir.
Gergi elemanları ve bağlantı noktaları, sistemin bütünlüğünü koruyacak şekilde planlanır. Böylece padel kortu çevreleme panoları, hem estetik hem de fonksiyonel açıdan profesyonel spor tesisleri için ideal bir çözüm haline gelir.

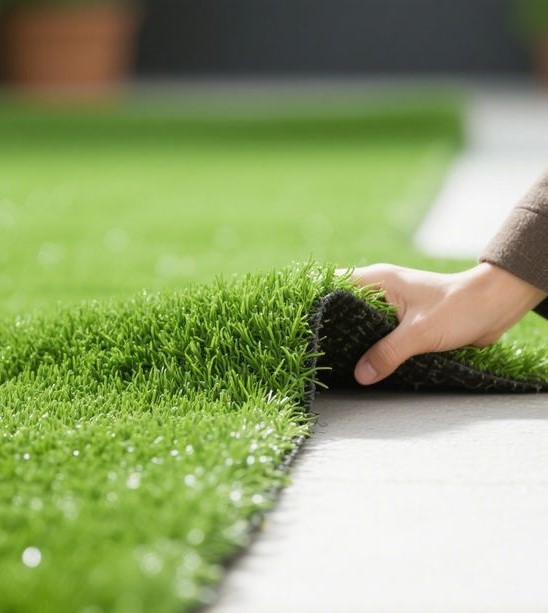

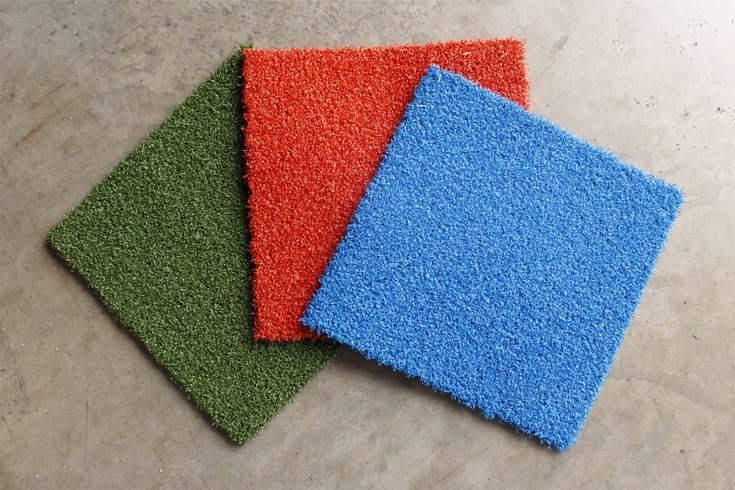

Sentetik Çim ve Dolgu Sistemi
İplik Tipi ve Elyaf: TS EN 15330-1 (spor sahaları için sentetik çim) standardına uygun imal edilmiş, %100 Polietilen (PE) veya Polipropilen (PP) kıvırcık (textured / monofilament) iplik kullanılacaktır. Kullanılan iplikler yüksek aşınma direncine, UV dayanımına ve spor performansını destekleyen elastik yapıya sahip olmalıdır.
Hav Yüksekliği: Sentetik çim hav yüksekliği 10 mm - 12 mm aralığında olmalıdır. Bu yükseklik, dolgu sistemi ile birlikte optimum top yuvarlanma hızı, kayma konforu ve sporcu güvenliği sağlayacak şekilde seçilecektir.
İplik Dtex Değeri: Kullanılacak ipliğin Dtex değeri minimum 6.600 - 8.800 Dtex aralığında olacaktır. Bu değer, çimin yoğunluğunu, dayanıklılığını ve uzun ömürlü performansını destekleyen teknik bir gereklilik olarak belirlenmiştir.
Doku ve Taban: Çim halı tabanı latex veya poliüretan kaplamalı, su tahliye delikli (perfore) yapıda olacaktır. Bu yapı, yağmur ve sulama suyunun hızlı drenajını sağlayarak sahada su birikmesini önler ve oyun yüzeyinin her mevsim kullanılabilir olmasına katkı sunar.
Çizgi Uygulaması: Oyun alanı çizgileri beyaz ve/veya sarı renkli olup, orijinal kendinden dokuma veya sahaya entegre edilmiş sentetik çim çizgi sistemi şeklinde olacaktır. Çizgiler, UV ışınlarına dayanıklı, solmaya karşı dirençli ve oyun kurallarına uygun ölçü ve genişlikte imal edilecektir.

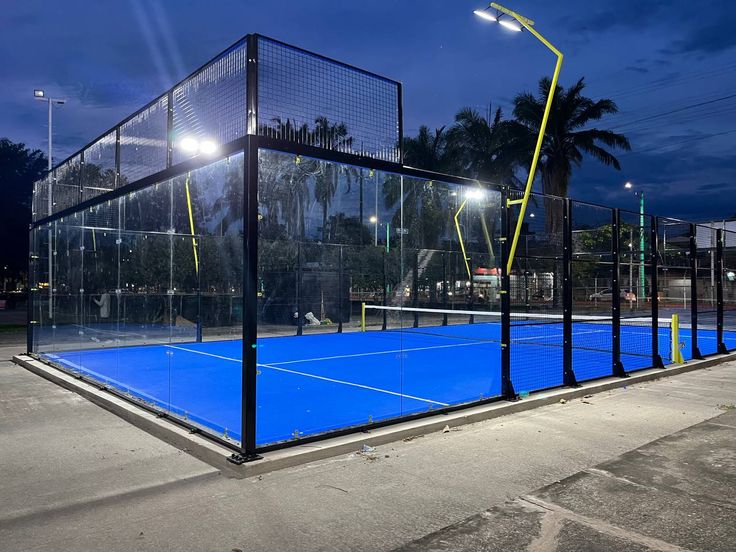

Spor Sahası Aydınlatma Sistemi Teknik Şartnamesi
Genel Standartlar ve Aydınlatma Seviyesi
Aydınlatma sistemi, TS EN 12193 Spor Alanlarının Aydınlatılması standardına uygun olarak tasarlanacaktır. Saha kullanım amacına göre ortalama aydınlatma düzeyi aşağıdaki sınıflardan birine göre sağlanacaktır.
- Class III – Hobi / Antrenman Seviyesi: Ortalama 200 lux – 300 lux aydınlatma düzeyi
- Class I / II – Yarışma Seviyesi: Ortalama 500 lux aydınlatma düzeyi
Aydınlatma tasarımında saha yüzeyinde homojenlik, kamaşma kontrolü ve oyuncu ile seyirci konforu esas alınacaktır. TS EN 12193 standardında belirtilen minimum aydınlık düzeyi, düzgünlük oranı ve kamaşma sınır değerleri sağlanacaktır.
Armatür ve Projektör Özellikleri
Saha aydınlatmasında kullanılacak tüm armatürler LED projektör tipinde olacak ve dış ortam koşullarına uygun şekilde seçilecektir. Armatürler, toz ve suya karşı yüksek koruma sağlayan IP66 koruma sınıfına sahip olacaktır.
- Sahanın 4 köşesinde veya 4 adet 6 m yüksekliğinde aydınlatma direği üzerinde konumlandırılacaktır.
- Toplamda 4 veya 8 adet LED projektör kullanılacaktır.
- Her bir projektörün güç değeri minimum 150 W – 200 W aralığında olacaktır.
- Kullanılacak LED çipler yüksek verimli, uzun ömürlü ve düşük bakım gerektiren yapıda olacaktır.
Projektörlerin optik açıları, saha boyutları ve istenen aydınlatma sınıfına göre seçilecek, ışık dağılımı saha dışına taşmayacak şekilde kontrol altına alınacaktır.
Enerji Verimliliği ve İşletme
Aydınlatma sistemi, enerji verimliliği yüksek LED teknolojisi ile tasarlanacak, bakım ve işletme maliyetleri minimum seviyede tutulacaktır. Gerekli görülen projelerde, farklı kullanım amacına göre kademeli açma/kapama veya dimleme imkânı sağlayan kontrol sistemleri tercih edilecektir.
Sistem tasarımında, uzun ömürlü sürücüler, uygun kablolama ve güvenli elektrik altyapısı esas alınacak, ilgili elektrik ve güvenlik standartlarına uyum sağlanacaktır.

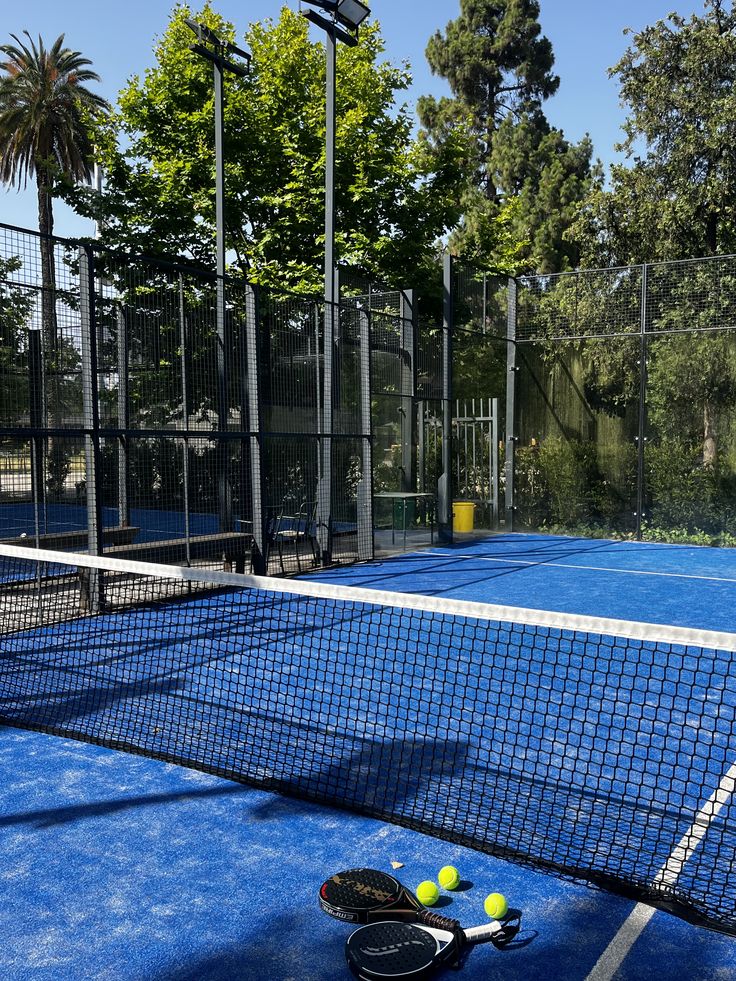

File ve Direk Sistemi Teknik Özellikleri
File yüksekliği oyun alanının merkezinde 88 cm, direk uçlarında ise maksimum 92 cm olacak şekilde projelendirilecektir. Bu ölçüler, standart oyun kurallarına ve güvenli kullanım kriterlerine uygunluk sağlayacak biçimde tasarlanır.
File uzunluğu 10,00 m olup, üst bandı beyaz renkli PVC/polyester kumaş ile kaplanacaktır. Üst bant içerisinde yer alacak gergi çelik halat sistemi sayesinde file, oyun süresince stabil ve düzgün bir gerginlikte tutulacaktır.
Direk sistemi çelik konstrüksiyona entegre edilecek veya gizli gergi mekanizmalı bir yapıda tasarlanacaktır. Bu sayede hem estetik bir görünüm elde edilir hem de uzun ömürlü, bakım gereksinimi düşük ve güvenli bir kullanım sağlanır.
File ve direk sistemi, dış mekân koşullarına dayanıklı malzemelerle üretilerek, profesyonel ve amatör kullanım için uygun, yüksek performanslı bir oyun alanı altyapısı sunar.
Birleşim Elemanları
Civata ve Aksesuarlar: Tüm bağlantı civataları, somunlar ve pullar, DIN 933 / ISO 4017 standardına uygun, A2 (304 kalite) paslanmaz çelik malzemeden imal edilmiş olacaktır. Korozyon direnci yüksek, dış ortam koşullarına dayanıklı ve uzun ömürlü bağlantı elemanları tercih edilecektir.
PADEL KORTU YAPIMINDA KULLANILAN TSE BELGELERİ
- Camlar için: TS EN 12150-1 standardına uygun Temper Belgesi. Kullanılan tüm temperli camların bu standarda göre test edildiğini ve güvenlik kriterlerini sağladığını gösteren sertifikalar sunulacaktır.
- Sentetik çim için: TS EN 15330-1 standardına uygunluk raporu ile birlikte Labosport, ISA veya eşdeğer akredite kuruluşlar tarafından düzenlenmiş performans ve dayanım test raporları sunulacaktır.
- Çelik imalat / kaynak için: TS EN ISO 3834 Kaynaklı İmalat Yeterlilik Belgesi ve TS EN 1090-2 kapsamındaki CE belgesi ibraz edilecektir. Taşıyıcı çelik konstrüksiyon elemanlarının bu standartlara uygun olarak üretildiği ve denetlendiği belgelenecektir.
- Toz boya / galvaniz için: Yüzey koruma işlemlerinde kullanılan toz boya ve sıcak daldırma galvaniz uygulamaları için ilgili ISO korozyon dayanımı ve kaplama kalitesi standartlarına uygunluk belgeleri sunulacaktır. Kaplama kalınlığı, yapışma ve dış ortam dayanımı test raporları dosyalanacaktır.
Tüm bu belgeler, proje kapsamında kullanılacak malzeme ve imalatların ulusal ve uluslararası standartlara uygunluğunu kanıtlamak, kalite güvencesini sağlamak için gereklidir.
